Onduleur DEYE SUN8K-SG04LP3 , une gamme d’onduleurs hybride versatile & fiable :

L’onduleur DEYE SUN8K-SG04LP3 hybride SUN-SG se décline en version triphasé, avec une gamme de puissance allant de 5 jusqu’ 12KVA. Ce dernier fonctionne avec des batteries basse tension (48V), idéalement lithium-ion.

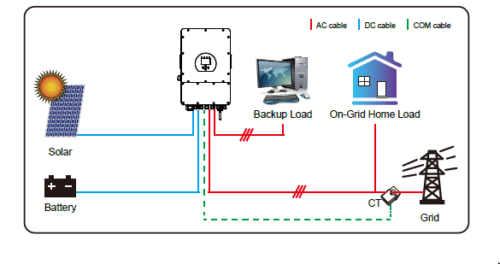

En fonctionnement hybride, il optimise le pourcentage d’autoconsommation d’énergie solaire tout en augmentant votre autonomie énergétique via l’utilisation des batteries. Il peut être aussi utilisé sans batteries dans un premier temps (en mode hybride, car en site isolé les batteries sont obligatoires bien évidemment). Le schéma de fonctionnement est le suivant, et l’onduleur dispose de DEUX sorties : « LOAD » (sortie secourue) et « GRID » (non secourue).

En cas de coupure EDF, l’onduleur DEYE SUN8K-SG04LP3 n’alimentera que les charges connectées sur la sortie LOAD, qui est une sortie de type UPS (4ms), donc sans interruption d’alimentation pour les charges critiques (ex : informatique, etc …).

Plusieurs modes de gestion de l’énergie possible avec le DEYE SUN8K-SG04LP3 :

Au cours de la journée, le système photovoltaïque produit de l’électricité qui est en premier lieu destinée à alimenter les charges. Par la suite, l’énergie en surplus est dirigée vers la batterie via l’onduleur DEYE SUN8K-SG04LP3. Finalement, l’énergie emmagasinée peut être redistribuée selon les besoins des charges. Il est muni d’un port RS485/CAN facilitant la communication avec des batteries de type lithium-ion (Pylontech par exemple).

Un schéma de type « zéro injection » peut être configuré, afin de limiter l’injection de l’énergie solaire dans le réseau EDF. Deux types de gestions de l’énergie sont programmes : le « zero export to load », qui n’alimentera que les charges secourues, et le « zero export to CT », qui alimentera uniquement les charges secourues et non secourues. Le surplus nécessaire sera pris automatiquement depuis EDF. L’installation ne renverra pas d’énergie vers le réseau électrique.

Le DEYE SUN8K-SG04LP3 est IP65, et  intègre la gestion solaire via son double MPPT !

L’onduleur hybride DEYE SUN8K-SG04LP3 est doté de deux trackers MPPT pouvant aller jusqu’à 800v et 17 ampères, permettant de raccorder jusqu’à 15000w de panneaux solaires au total (pour le modèle SUN12K). En exploitant les deux traqueurs à leur capacité maximale, vous pouvez exploiter jusqu’à  6500 Wc de panneaux solaires, pour répondre aux besoins de consommation et recharger les batteries. Ces dernières se rechargeront avec un courant maxmum de 120A (pour la version 5K) et jusqu’à 240A (pour la version 12K).

Grâce à la capacité d’entrée de 17 ampères en courant de court-circuit (coté PV MPPT), il est possible d’utiliser des panneaux solaires à haute puissance. Autrement dit,  tous les panneaux solaires actuels sont compatibles. Le DEYE est flexible et offre également la possibilité de brancher une chaîne de micro-onduleurs ou un onduleur réseau (tel qu’un Fronius ou un SMA) sur son entrée pour booster la charge solaire. Cela peut se faire via le port gen, qui sera configuré spécialement pour le micro onduleur ou l’onduleur réseau.

Configuration rapide via l’écran tactile intégré du DEYE SUN8K-SG04LP3 :

L’ensemble de la gamme d’onduleurs hybrides Deye est équipée de la fonctionnalité Wi-Fi, accessible via l’application sans frais Solarman Smart, disponible sur Google Play et l’App Store pour smartphones et PC. Il s’agit d’une des applications les plus exhaustives du marché, permettant de gérer tous les aspects opérationnels de l’onduleur hybride, comme le niveau de charge de la batterie, la production et la consommation d’énergie, les statistiques journalières annuelles, tout en offrant également la possibilité de contrôle et de configuration à distance de l’onduleur.

L’interface accessible via l’écran tactile du DEYE est très complète, et permet une visualisation des statistiques de production mensuelles, journalières, ainsi que l’énergie importée depuis EDF



Un fonctionnement également possible en site isolé :

La puissance de sortie de l’onduleur hybride DEYE est assez conséquente, et ce même en l’absence d’EDF. En effet, avec une puissance de 6500W en continu (sur le modèle 5K), et jusqu’à 12000W en continu sur le modèle 12K, cela couvre de manière confortable la plupart des installations en site isolé. Notons que la capacité de surcharge de l’onduleur correspond à 2x la puissance nominale



Fonctionnement de l’onduleur en mode site isolé « off-grid » :

Compatible avec  des technologies de batterie 48V lithium et batteries non-managées :

L’onduleur hybride DEYE SUN8K-SG04LP3 est compatible avec presque toutes les technologies de batteries 48V. Une interface CAN-BMS intégrée assure une solution plug and play avec les batteries au lithium communicantes.





L’onduleur DEYE SUN-8K-SG04LP3 intègre les protections en standard les plus avancées du marché:

L’onduleur hybride DEYE impressionne de part les fonctionnalités de protection intégrées à l’onduleur. Ce dernier se dote des protections en standard suivantes :

• Protection contre la foudre coté DC (photovoltaïque) et AC, via des parafoudres de Type 2.
• Protection contre l’ilôtage (certificat de découplage UTE).
• Protection contre l’inversion de polarité côté solaire.
• RCMU (dispositif de détection de courant de fuite coté AC).
• Protection contre le court-circuitage des sorties AC.

Il convient toutefois de noter qu’il faudra une redondance des parafoudres à minima coté AC, et côté DC. En effet, les parafoudres sont intégrées à la carte mère de l’onduleur et ne sont pas remplacables.

Des avantages techniques uniques détaillés dans la vidéo ci-contre :
